浅谈齿轮加工工艺过程分析（二）

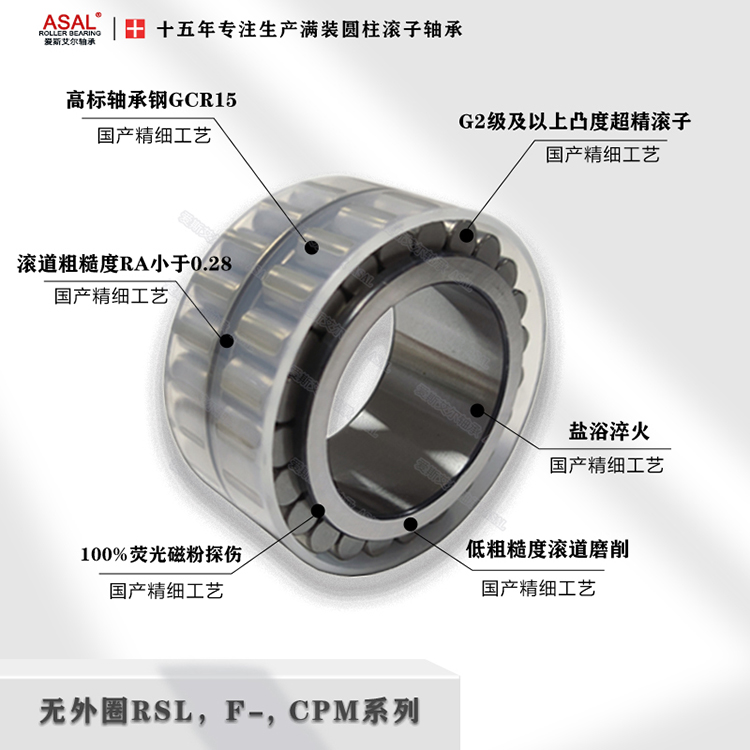

爱斯艾尔轴承生产的无外圈轴承和SL系列的一些满装轴承很多都是用于减速机齿轮箱内，昨天看了第一点基准的选择，今天来看第二点：

2、齿轮毛坯的加工
齿面加工前的齿轮毛坯加工，在整个齿轮加工过程中占有很重要的地位。因为齿面加工和检测所用的基准必须在此阶段加工出来，同时齿坯加工所占工时的比例较大，无论从提高生产率，还是从保证齿轮的加工质量，都必须重视齿轮毛坯的加工。
在齿轮图样的技术部要求中，如果规定以分度圆选齿厚的减薄量来测定齿侧间隙时，应注意齿顶圆的精度要求，因为齿厚的检测是以齿顶圆为测量基准的。齿顶圆精度太低，必然使测量出的齿厚无法正确反映出齿侧间隙的大小，所以，在这一加工过程中应注意以下三个问题：
1)当以齿顶圆作为测量基准时，应严格控制齿顶圆的尺寸精度；
2)保证定位端面和定位孔或外圆间的垂直度；
3)提高齿轮内孔的制造精度，减少与夹具心轴的配合间隙。
